产品亮点:
具有疏通、吸污、清污等多种功能,一车顶3车
疏通:由底盘车发动机驱动的高压水泵产生18MPa高压水,高压水通过特制喷头高速向前、向后喷射。向前的射流可以冲开前方堵塞物,向后的射流除冲洗管道壁,冲走沉积物外,还带动喷头及喷水胶管自动进入管道纵深。液压驱动的水管卷盘可以**喷头的运动方向和运动速度。喷头前进时能冲开前方堵塞物,冲洗管道壁,后退时能更好地将沉积物冲掉并带到坑口的沉井中。往返重复冲洗效果更好。

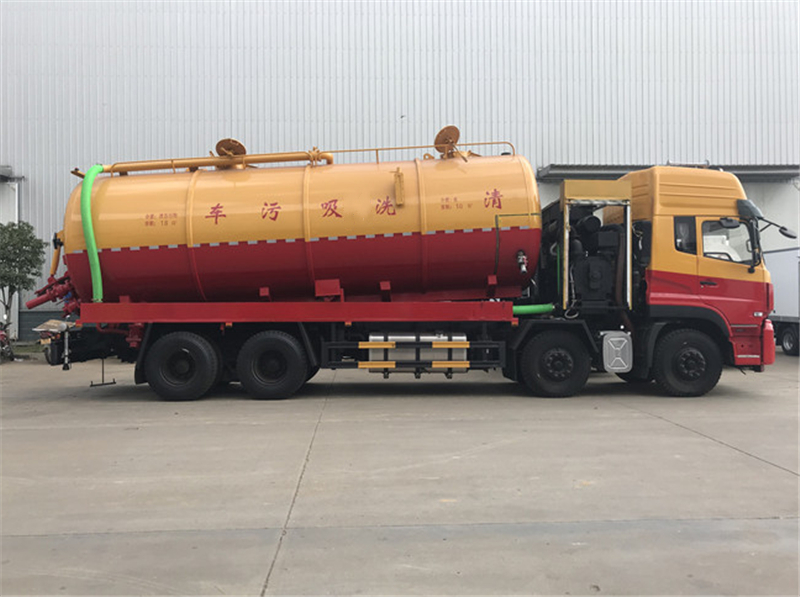

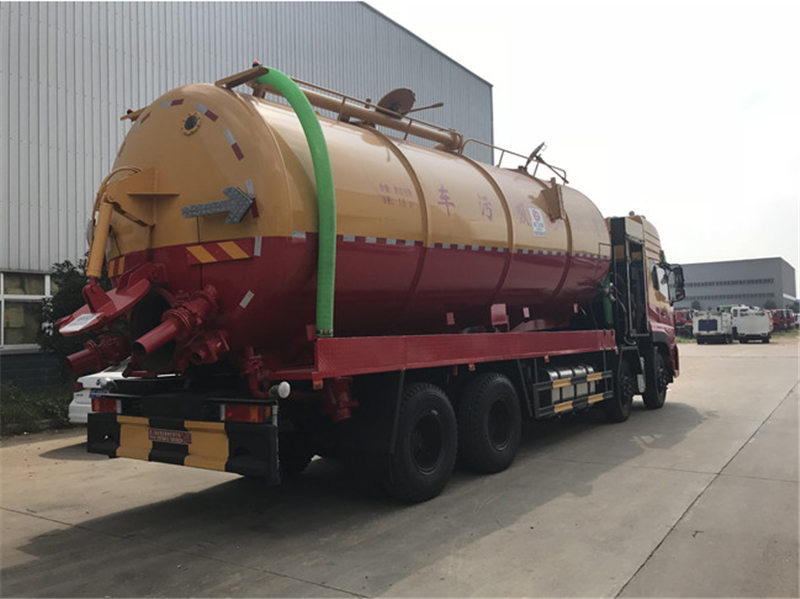

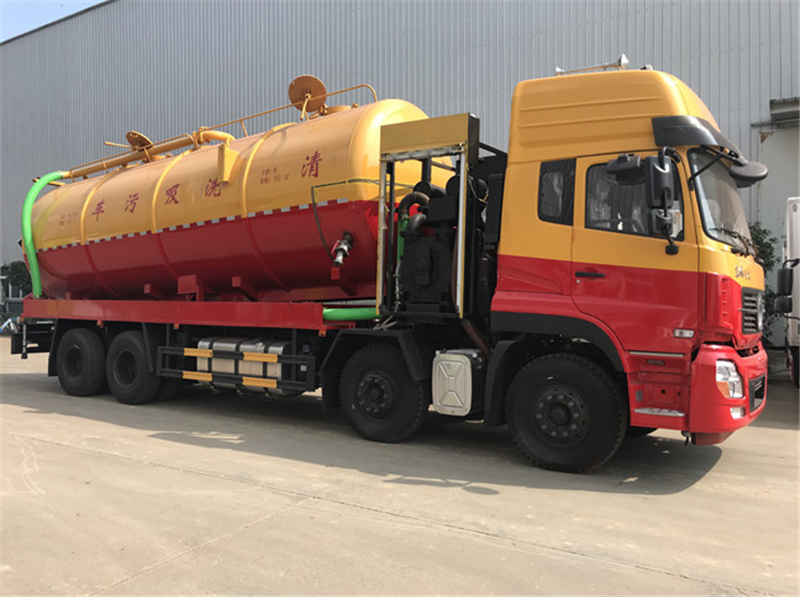

天龙前四后八清洗吸污车主要性能及产品特点:
l 采用东风二类底盘DFH1310A1系列成熟产品,多种发动机可供选择,功率309KW额定转速2500R/min,排放达国五标准。
l 真空泵:极限真空度:-0.093MPA,**抽气量:720M3/h,**工作转速:1460r/min.水环真空泵,西门子技术,国内生产。
l 高压水泵:额定压力:160-180BAR,额定流量:270-300L/min/高压柱塞泵,国产优质大流量。
l 污水罐:8mm锅炉钢板制造,圆柱形,后盖自动开闭,倾翻卸料,可加装高液位报**保护装置。总容积27方。(罐体总容积35方,水污可自由分配)
l 清水箱:由2个管路联通的水箱组成,内置防波板,可加装低水位报**保护装置,总容积8方。
l 水管卷盘:液压驱动,正反转,无级调速。安装于污水罐后盖上,可缠绕存放DN22-25的专用胶管不少于60M。
l 专用胶管:国产优质DN22-25的下水道疏通专用胶管,耐高压,质量轻,摩擦阻力小,抗划伤能力强。标准配置管长:60米。
l 专用吸污管:优质PVC合成材质吸污管,轻质坚韧,内径102mm,长度10米。
喷头:标准配置三角形喷头,蘑菇喷头。
l 吸污:由副发动机驱动的真空泵使污水罐产生真空,将吸污管插入污泥中,污物在大气压的作用下被吸到污水罐中。污水过滤后排回下水道,污物留存在污水罐中,运送到指定地点后排放。
l 清污:真空泵使吸污管内产生真空和高速气流,将吸污管插入少水、有一定硬度的污泥中,或将吸污管口对准泥砂、垃圾等,这些污物在高速气流的作用下被带到污水罐中。完成下水道清污作业。
上装
采用武钢优质Q235板材制作,吸污泵采用潍坊375-420马力副发动机带SK-30-SK42式大流量真空泵,垂直吸程:9-10米,采用国产大流量大压力优质高压泵,压力:160-180MPA,流量:270-300L/min,配内径22-25MM高压管60米,两个定制喷头,内径102MM吸污管10米
【主要技术参数】 |
|||
产品** |
东风牌 |
公告批次 |
315 |
产品名称 |
清洗吸污车 |
产品型号 |
HCQ5312GQWDF5 |
总质量(Kg) |
31000 |
罐体容积(m3) |
28.1 |
额定载质量(Kg) |
11975,11910 |
外形尺寸(mm) |
11995×2550×3850 |
整备质量(Kg) |
15000 |
准乘人数(人) |
2,3 |
接近角/离去角(°) |
18/13 |
前悬/后悬(mm) |
1500/2695,1500/2645 |
轴数 |
4 |
轴距(mm) |
1850+4600+1350 |
轴荷(Kg) |
6500/6500/18000(二轴组) |
**车速(Km/h) |
90 |
其它 |
1.该车装备有清水罐,污水罐,高压水泵和水循环吸污泵等装置,用于清洗和吸污;2.罐体外形尺寸(直段长×直径)(mm):7100×2350(其中罐体前部3200mm为清水罐),两罐**,且不能同时满载,清洗功能时用清水罐,吸污功能时用污水罐;3.污水罐有效容积15.6立方米,罐体外形尺寸(直段长×直径)(mm):3900×2350;清水罐有效容积12.5立方米,罐体外形尺寸(直段长×直径)(mm):3200×2350;4.轴距/后悬对应关系为(mm):1850+4600+1350/2695,1850+4600+1400/2645,2050+4400+1350/2695,2050+4400+1400/2645;5.侧/后防护材料为Q235,侧/后防护连接方式均为焊接连接,后防护截面尺寸(mm)300×60,下边缘离地高500mm;6.随底盘选装驾驶室;7.安装带有卫星定位功能的行驶记录仪;8.后悬架形式仅选用钢板弹簧型式的底盘;9.ABS型号/厂家:3631010-C2000/东科克诺尔商用车制动系统(十堰)有限公司. |
||
【底盘技术参数】 |
|||
底盘型号 |
DFH1310A1 |
底盘名称 |
载货汽车底盘 |
**名称 |
东风牌 |
生产企业 |
东风商用车有限公司 |
外形尺寸(mm) |
|
轮胎数 |
12 |
接近角/离去角(°) |
22/12,13/17 |
轮胎规格 |
12R22.5 18PR |
钢板弹簧片数 |
3/3/10 |
前轮距(mm) |
2040/2040,2010/2010 |
燃料种类 |
柴油 |
后轮距(mm) |
1860/1860,1880/1880 |
排放标准 |
GB3847-2005,GB17691-2005国V |
||
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
dCi420-51 |
东风商用车有限公司 |
11120 |
309 |
