东风D7新款9.8方清洗吸污车

东风D7新款9.8方清洗吸污车

联系人: 张经理

手 机: 138-8686-2717

手 机: {phone4number}

地 址: 湖北省随州市南郊平原岗程力汽车工业园


配送方式: 自提,送货上门,海外配送

服 务: 支持分期付款,超时赔付,假一赔三

车型颜色: 喷漆可选

生产周期: 下订单起7天内交货

    全国订购热线
    138-8686-2717
    扫码了解更多
 网站首页 > 产品中心 > 管道疏通车系列 > 联合疏通 >

我们的行业优势

our industry advantage

厂家直销
送车到家
专业团队
全国质保

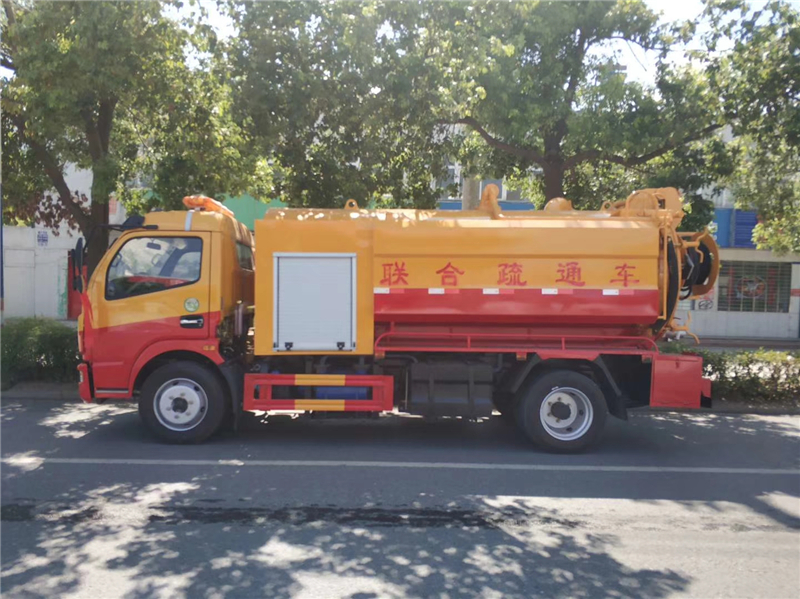

产品实拍展示

vehicle photo show

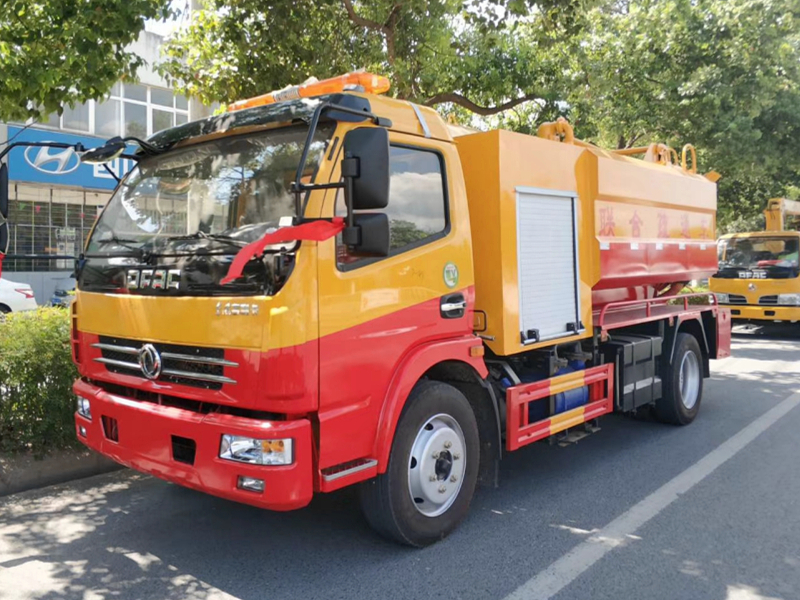

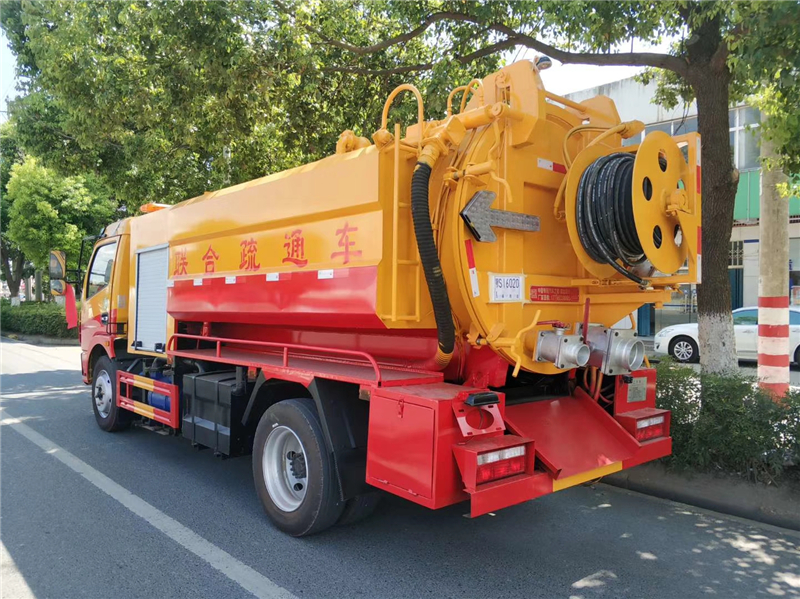

车型实景 2019012507 2019012507 2019012507 2019012507 车型实景

产品参数详情

product parameters

/202202/1645580791_91dc7c039d7f1104e298.jpg

程力威牌清洗吸污车主要适用于城市下水道、雨水井、沉淀井、沟渠的疏通清洗及吸污清污作业。也适用于炼油、钢铁、化工、房管、环卫等行业的管道清洗,废水、积淀物的抽吸、装运和排卸作业。

【主要技术参数】

产品**

程力威牌

公告批次

314

产品名称

CLW5118GQW5型清洗吸污车

产品号

ZNJUN60802R

总质量(Kg)

11450

罐体容积(m3)

3.0

额定载质量(Kg)

4055

外形尺寸(mm)

7100×2200×2880

整备质量(Kg)

7200

货厢尺寸(mm)

××

驾驶室准乘人数(人)

3

载质量利用系数



接近角/离去角(°)

21/10

前悬/后悬(mm)

1150/2150,1130/2170

轴数

2

轴距(mm)

3800

轴荷(Kg)

4360/7090

**车速(Km/h)

103

其它

污水罐体载质量2655kg,有效容积3.0立方米,介质:液态污物,密度:900千克/每立方米;清水罐体载质量1400kg,有效容积1.47立方米,介质:水,密度:1000千克/每立方米.此车总载质量4055kg=污水罐体载质量2655kg+清水罐体载质量1400kg. 防护材料:Q23**碳钢,连接方式:左右侧面及后下部防护均采用焊接连接,后部防护断面尺寸(mm):100×50,后部防护离地高度(mm):420.水罐和吸污罐为两个**罐体,清洗功能时用水罐, 吸污功能时用吸污罐,清洗吸污两种功能不同时使用,两罐不能同时满载.专用装置为高压泵.ABS系统生产厂家,型号 :襄阳东风隆诚机械有限责任公司,ABS/ASR-24V-4S/4M.扩展外形图片.

【底盘技术参数】

底盘型号

EQ1110SJ8BDC

底盘名称

载货汽车底盘(二类)

**名称

东风牌

生产企业

东风汽车股份有限公司

外形尺寸(mm)

6740×2100×2390

轮胎数

6

接近角/离去角(°)

21/14.5

轮胎规格

8.25R2014PR,245/70R19.5

钢板弹簧片数

8/10+7

前轮距(mm)

1745,1747,1823

燃料种类

柴油

后轮距(mm)

1620,1806,1800,1715

排放标准

GB17691-2005国Ⅴ,GB3847-2005

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

CY4SK251

YC4S150-50

YNF40E1

东风朝阳朝柴动力有限公司

广西玉柴机器股份有限公司

昆明云内动力股份有限公司

3856

3767

3920

115

110

125


D7清洗吸污车主要性能及产品特点

●采用东风二类底盘EQ1110SJ8BDC 系列成熟产品,质量可靠,售后方便快捷。

●多种发动机可供选择,功率115kW-125KW,额定转速2500r/min,排放达

国5标准。

●PTO取力,用以从底盘发动机取力并分别输送给真空泵、高压水泵。实现

多点大功率取力,属关键技术。

●真空泵:极限真空度:-0.093MPA,**抽气量: 450m3/h。**工作转速:

460r/min。水环真空泵,西门子技术,国内生产。

● 高压水泵:额定压力:24MPa,额定流量:170L/min,**转速;1450r/min。高压柱塞泵国产优质。

● 污水罐:5mm锅炉钢板制造,圆柱形,后盖自动开闭,倾翻卸料。

可加装高液位报**保护装置,总容积7m3。

● 清水箱:由2个管路连通的水箱组成,内置防波板。可加装低水位

报**保护装置,总容积2.5 m3。

● 水管卷盘:液压驱动,正反转,无级调速。安装于污水罐后盖上,

可缠绕存放DN19,的专用胶管不少于60m。

● 专用高压管:国产优质DN19的下水道疏通专用胶管,耐高压,质量轻,

摩擦阻力小,抗划伤能力强。标准配置管长:60m。

● 专用吸污管:优质PVC合成材质吸污管,轻质坚韧.内径102mm,

长度7m。

● 喷头:标准配置10个喷头(标配)或68沉井喷头2个

● 三角形喷头:同时向前向后喷射。适用于完全堵塞的管道。(选配)

● 蘑菇形喷头:喷嘴以两种角度布置,有较大的推力,用于有油脂的管道。(选配)

● 炸弹形喷头:喷嘴与喷头轴线成15°或30°夹角,通常情况下使用。(选配)


产品亮点

1:水环泵座采用原装日本进口高耐磨性轴承(四个相比传统水环泵座2个国产轴承更加延长泵的使用寿命加强了泵的运转可有效提高吸污泵工作效率)

2:专业定制取力器根据每台车辆的发动机,高压泵,吸污泵工作转速一对一速比配对;更能有效的减小高压泵吸污泵的使用阻力充分发挥**使用效果,不会出现走高温、背力运转及常说的小马拉大车的情况。

3:车辆所有高压配件密封圈均为进口密封,不易出现压力不足喷水,漏水泄压等情况

序号

项目名称

主要参数

备注

1

整  车

车辆名称

清洗吸污车


底盘类型

二类改装底盘

轴距mm

3800mm

总质量kg

11495

额定载质量kg

4055

2

发动机

燃油

                柴油



功率kw

多种可选

排放标准

国五

3

动力输出装置

PTO

配有两个驱力窗口:1)一个用于驱动真空泵;2)一个用于驱动高压水泵;



4

污泥罐

罐体容积m3

7m3


罐体材质

Q235碳钢

罐体壁厚mm

≥5

后盖开启

后盖液压完全开启

工作压力

全真空

排污阀mm

100-150

安全保护

1)物理防溢保护,2)超声波水位过载保护(选装)

罐体举升

前举升,单顶双作用油缸,罐体可任意位置上、下作业,工作角度为50度甚**更大



5

真空泵

真空泵类型

液环式SK-9


真空度

全真空

空气流量m3/h

≥450

抽吸时间min

≤5

垂直吸程m

≥10

水平抽吸距离m

≥50

安全保护

1)真空度保护;2)空气颗粒度过滤保护


6

压力排放系统

压力排放

过滤后的污水经吸污口反排回下水管道



7

水箱

水箱容积m3

2.4m3



水箱材质

Q235碳钢

水箱壁厚mm

≥4

安全保护装置、冬季使用保护

三重自动保护:1)水位过高、2)水位过低、3)无水;带有系统性的冬季防冻装置

8

高压水泵

高压泵类型

三柱塞泵



流量L/min

≥170

**工作压力bar

≥240

压力调节范围bar

0--240

三重安全保护

1)水位过低;2)颗粒度;

9

高压疏通绞盘

高压疏通软管长度m

≥60



高压软管直径mm

≥19

操作、清洗

液压收放、自动开启清洗装置

10

高压喷头

喷头一

配有**水导系统,可清除砂子、淤泥、硬结污垢

选装

喷头二

专门用于完全堵塞、严重淤塞的管道

11

灯具

顶部旋转**示灯



选装

尾上部箭头**示灯



尾下部各种信号





底盘

● 采用东风EQ1110SJ8BDC/1730单排驾驶室底盘,3800轴距,188双层直通大梁,8.25R16钢丝胎,万里扬六档变速箱,带方向助力,ABS,电动门窗,中控锁,空调。

上装

● 采用武钢优质板材制作,吸污泵采用山东淄博SK-9液环式大流量真空泵,垂

直吸程:9-10米,流量:450m3/h。采用国产大流量大压力优质高压泵,压

力:24MPA,流量:170L/MIN;配内径19mm高压管60米,内径19mm喷头

10个,内径102mm吸污管7米。

/202202/1645580792_8077c273f3559088fa6d.jpg/202202/1645580792_b9e6713bf7672bdf57b0.jpg/202202/1645580792_9b7e711dff3b72648803.jpg/202202/1645580793_4fce64b8b747a548247f.jpg/202202/1645580794_5dc499f674f1f87a0335.jpg/202202/1645580794_10502d723df7e7a671b0.jpg/202202/1645580794_392a1a2bcc8a87849b67.jpg
