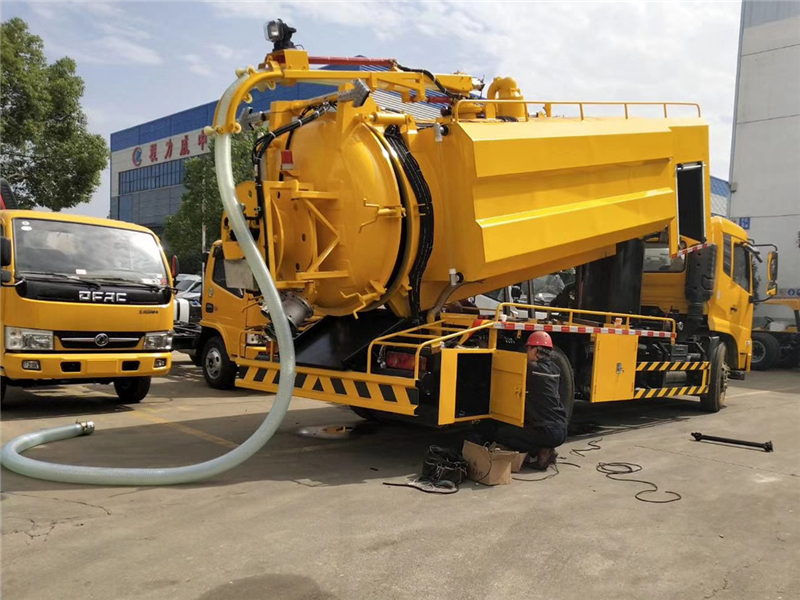

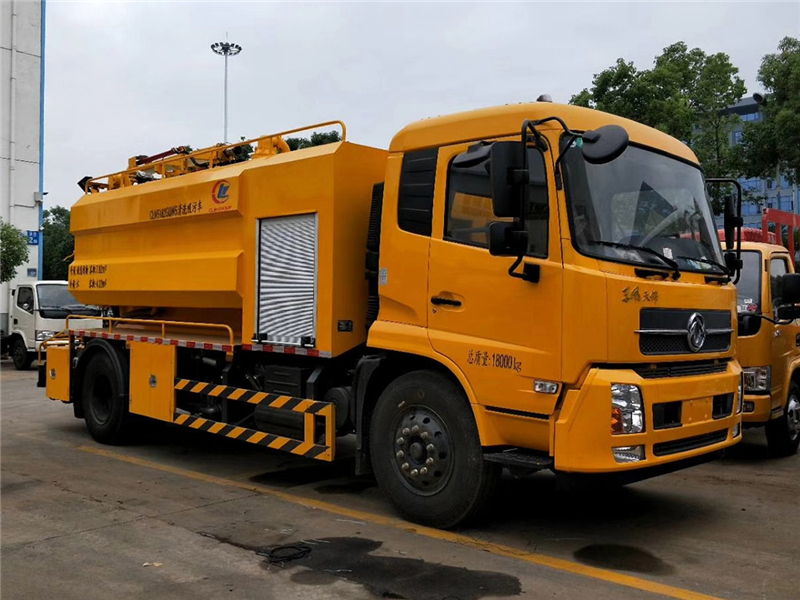

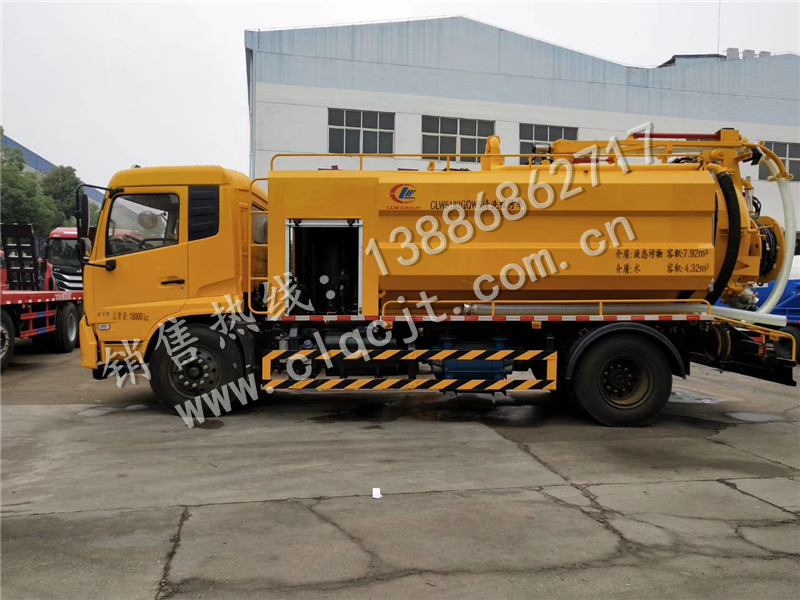

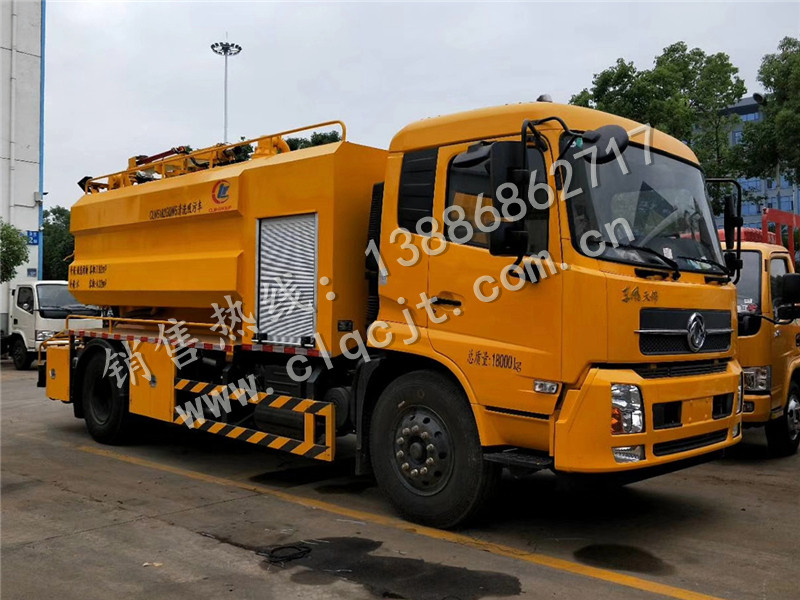

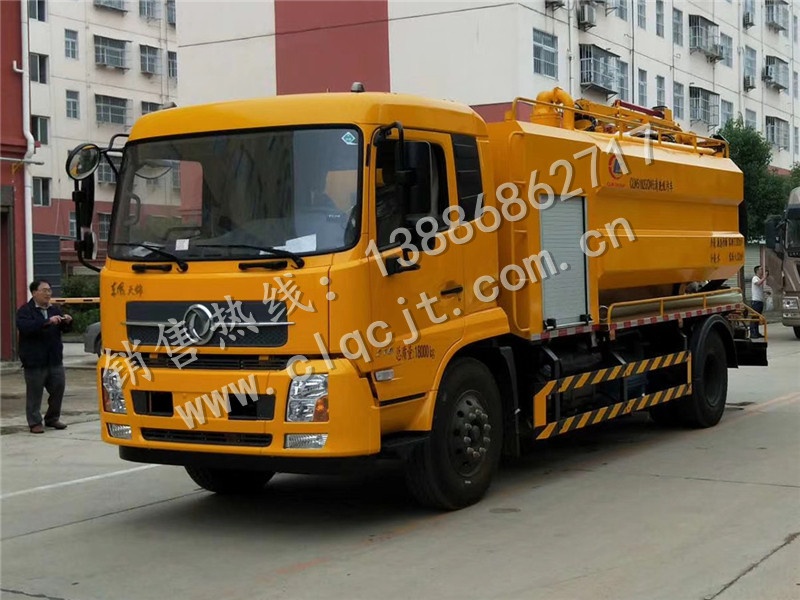

产品简介
东风天锦12.5方联合疏通车(科技版)主要适用于城市下水道、雨水井、沉淀井、沟渠的疏通清洗及吸污清污作业。也适用于炼油、钢铁、化工、房管、环卫等行业的管道清洗,废水、积淀物的抽吸、装运和排卸作业。

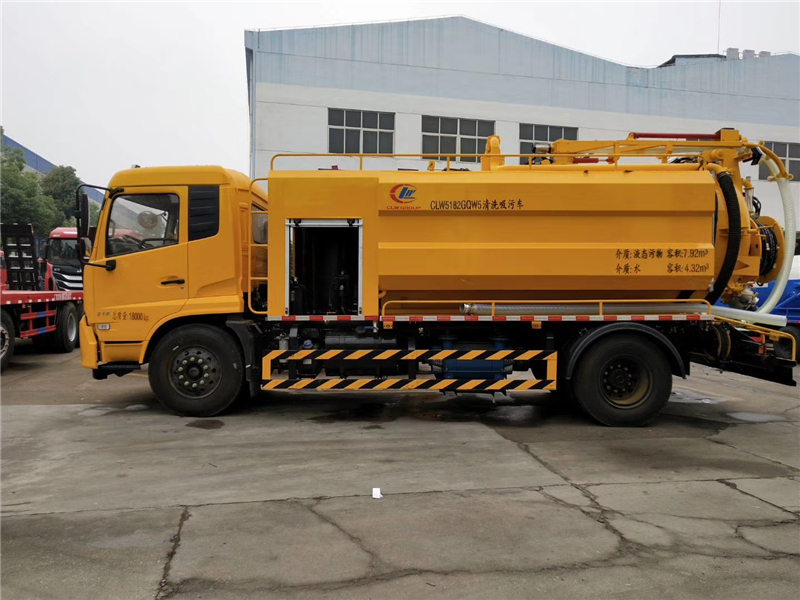

CLW5182GQWD5清洗吸污车采用定型汽车二类底盘改装,主要配套件实行全球采购, 性能优良、工作可靠。
工作原理:
疏通:由底盘车发动机驱动的高压水泵产生18MPa高压水,高压水通过特制喷头高速向前、向后喷射。向前的射流可以冲开前方堵塞物,向后的射流除冲洗管道壁,冲走沉积物外,还带动喷头及喷水胶管自动进入管道纵深。液压驱动的水管卷盘可以**喷头的运动方向和运动速度。喷头前进时能冲开前方堵塞物,冲洗管道壁,后退时能更好地将沉积物冲掉并带到坑口的沉井中。往返重复冲洗效果更好。

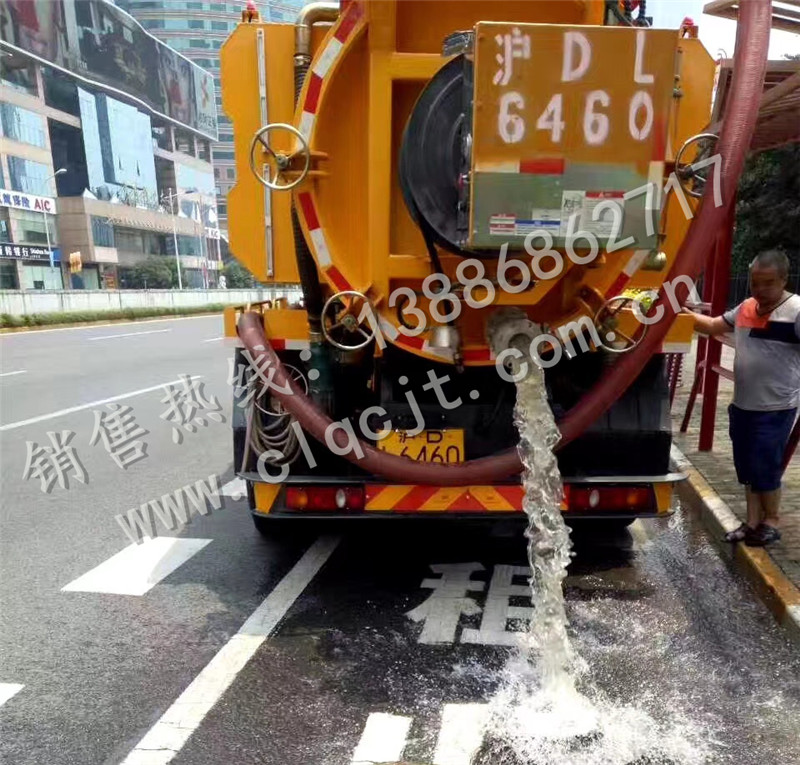

吸污:由底盘发动机驱动的真空泵使污水罐产生真空,将吸污管插入污泥中,污物在大气压的作用下被吸到污水罐中。污水过滤后排回下水道,污物留存在污水罐中,运送到指定地点后排放。

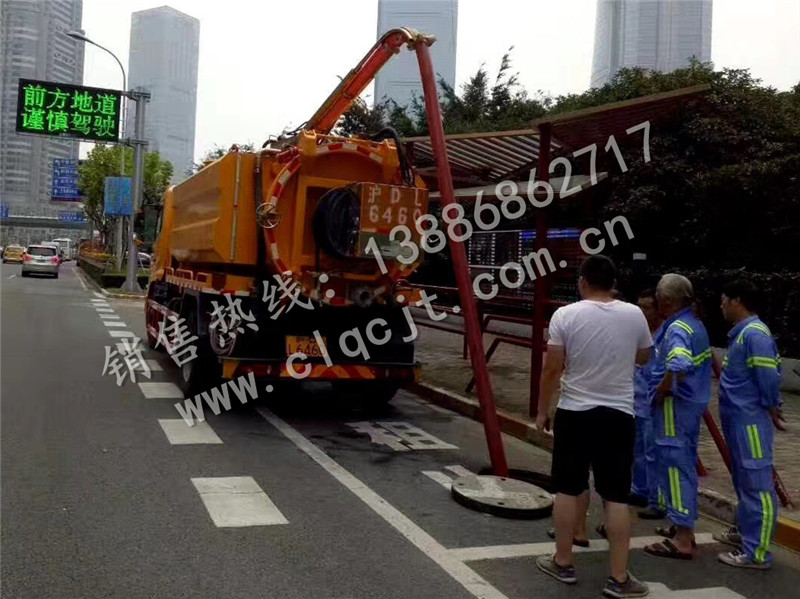

清污:真空泵使吸污管内产生真空和高速气流,将吸污管插入少水、有一定硬度的污泥中,或将吸污管口对准泥砂、垃圾等,这些污物在高速气流的作用下被带到污水罐中。完成下水道清污作业。

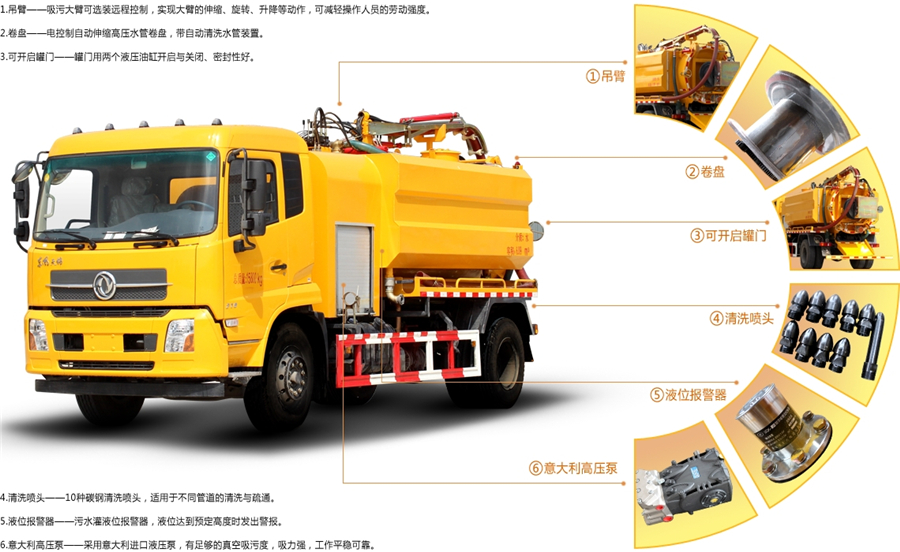

东风天锦12.5方联合疏通车(科技版)的主要性能及特点
l 具有疏通、吸污、清污等多种功能,一车顶3车。
l 底盘:东风二类汽车底盘,ISB210 50发动机,功率155kW,额定转速2500r/min,排放达国5标准。
l 分动箱:国产优质分动箱,用以从底盘发动机取力并分别输送给真空泵、高压水泵。实现多点大功率取力,属关键技术。
l 真空泵:极限真空度:33mbar,**抽气量: 1400m3/h。**工作转速:1300r/min。水环真空泵,西门子技术,国内生产。
l 高压水泵:额定压力:22MPa,额定流量:212L/min,**转速;1450r/min。高压柱塞泵,中德合资。

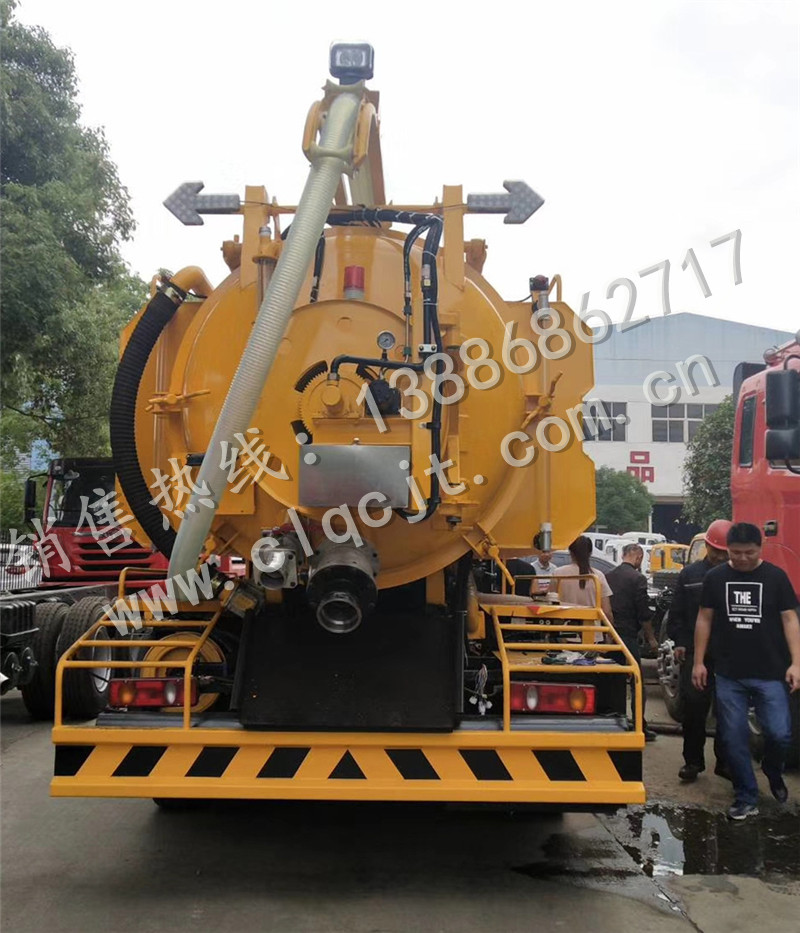

l 污水罐:6mm锅炉钢板制造,圆柱形,后盖自动开闭,倾翻卸料。带高液位报**保护装置。总容积7.92m3。
l 清水箱:由3个管路连通的水箱组成,内置防波板。带低水位报**保护装置。总容积4.32 m3。

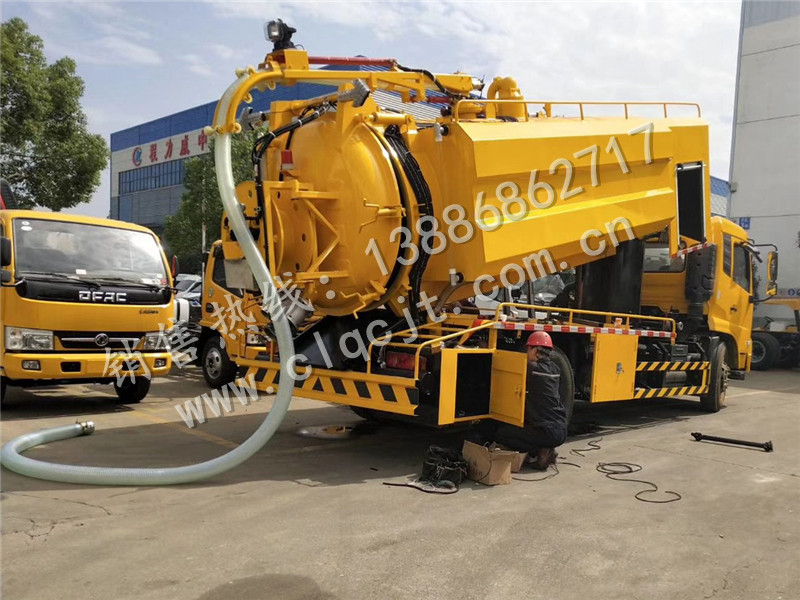

l 吸污管:带旋转臂架的PVC钢丝增强软管或钢丝编织胶管,可230°水平旋转,-15°~+53°垂直变幅,1.3m长短伸缩。3根3m接长管用于吸污管接长。
l 水管卷盘:液压驱动,正反转,无级调速。安装于污水罐后盖上,可缠绕存放DN25的专用胶管不少于60m。
l 专用胶管:原装进口ND25的下水道疏通专用胶管,耐高压,质量轻,摩擦阻力小,抗划伤能力强。标准配置管长:20m。
l 清洗水管卷盘:水管手动拉出,自动收回,原装进口手持喷**。用于清洗本车和作业场地。软管长度15m。
l 喷头:原装进口1英寸喷头,标准配置3个喷头:(选配)
l 三角形喷头:同时向前向后喷射。适用于完全堵塞的管道。(选配)
l 蘑菇形喷头:喷嘴以两种角度布置,有较大的推力,用于有油脂的管道。(选配)
l 炸弹形喷头:喷嘴与喷头轴线成15°或30°夹角,通常情况下使用。(选配)
l 操纵装置:喷头和胶管的前进、后退及速度调节采用手控,其它**均采用电控。吸污管旋转臂架的旋转、变幅、伸缩,污水罐后盖的开闭、倾翻复位等除电控外,还配有无线遥控。
东风天锦12.5方联合疏通车(科技版)主要技术参数
项 目 |
参 数 |
|
外型尺寸(长×宽×高) |
8600mm×2540 mm×3550 mm |
|
底盘型号 |
东风二类底盘 |
|
发动机型号 |
ISB210 50 |
|
发动机功率 |
155kW/2500r/min |
|
分动箱侧输出**输出功率 |
2×110 kW |
|
**行驶速度 |
98 km/h |
|
高压疏通系统 |
水泵**压力 |
24 MPa |
|
水泵**流量 |
212 L/min |
|
清水箱容积 |
4.32 m3 |
|
高压水管直径 |
DN25 mm |
真空吸污系统 |
真空泵**流量 |
1400 m3/h |
|
有效吸程 |
≥10 m |
|
污水罐容积 |
7.92 m3 |
|
吸污管管径 |
102 mm |
